Victron Energy - Orion-tr DC-DC 24V/12V-20A (240W) non isolé

Le convertisseur de tension Orion Tr DC/DC 24V/12V-20A (240W) de Victron Energy offre une conversion parfaitement stable pour alimenter vos appareils en 12V depuis une source 24V. Ce convertisseur de tension de sortie 12V - 15A offre jusqu'à une puissance de 240W pour l'ensemble de vos appareils. Son rendement de conversion de 92% vous offre très peu de perte lors du basculement de tension.

Ce convertisseur n'est pas isolé galvaniquement, ce qui signifie que les deux bornes négatives sont interconnectées.

Fonctionnalité de l'Orion-tr DC-DC 24V/12V-20A (240W) sans isolation galvanique - Victron Energy

Cette appareil transforme la tension 24V de votre batterie en tension 12V d'une puissance maximale de 240W afin d'alimenter l'ensemble de vos appareils électriques 12V pour réaliser un réseau séparé. Son rendement de conversion de 92% vous offre très peu de perte lors du basculement de tension.

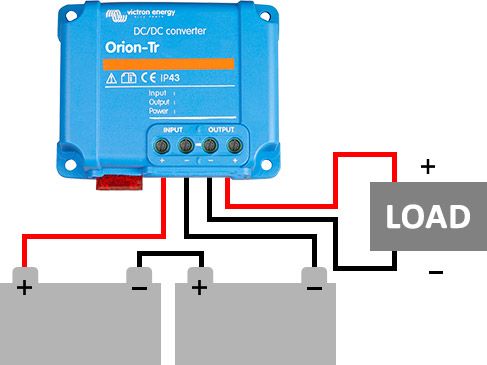

Schéma de montage

Protection du Orion TR DC-DC sans Isolation Galvanique

Protection contre les courts circuit et températures élevés

Indice de protection IP43

• Protection contre la pénétration de corps étrangers solides dont le diamètre est supérieur à 1 mm (fils ou objets similaires)
• L’eau tombant en pluie dans une direction faisant avec la verticale un angle inférieur ou égal à 60° ne doit pas avoir d’effets nuisibles

Sans isolation galvanique

Les deux bornes négatives sont interconnectées.
Attention : n'oubliez pas qu'une mauvaise connexion des bornes négatives peut entraîner une surtension en sortie.

Caractéristique technique du Orion-tr DC-DC 24V/12V-20A (240W) isolation galvanique

Plage de tension d'entrée : 18-35V
Plage de tension de sortie nominal : 12.5V
Courant de sortie continue : 20A
isolation galvanique : Non
Connexion CC : par bornier
Section maximale du câblage : 6mm²
Poids : 0.25kg
Dimensions (hauteur x largeur x profondeur)  : 73 x 94 x 45 mm

Référence produit Victron : ORI241220200
