Kit solaire autoconsommation 6000W – Produisez votre propre électricité et réduisez vos factures
Optez pour l’énergie solaire avec ce kit complet de 6000W, conçu pour vous garantir une autonomie énergétique fiable et des économies durables. Il comprend 12 panneaux solaires JOLYWOOD de 500W, reconnus pour leur performance constante tout au long de l’année. Associés aux micro-onduleurs APSystems DS3H, chaque panneau fonctionne de manière indépendante, assurant ainsi une production optimisée en permanence.
Ce système entièrement évolutif s’adapte à vos besoins présents et futurs. Vous pouvez suivre la production de chaque panneau individuellement et gérer votre installation simplement. L’installation est accessible même sans compétences spécifiques, grâce à des guides détaillés et au soutien téléphonique de nos ingénieurs.
En produisant votre propre électricité, vous réduisez significativement votre facture d’énergie tout en participant activement à la transition écologique. Ce kit peut vous permettre de réaliser jusqu’à 2130 euros d’économies par an, en fonction de votre consommation et de votre localisation.
Les panneaux JOLYWOOD bénéficient d’une garantie de 25 ans, tandis que les micro-onduleurs APSystems sont garantis 10 ans, vous offrant ainsi une tranquillité d’esprit sur le long terme.
Contactez-nous pour une étude personnalisée et un devis gratuit. Investissez dans votre autonomie énergétique et commencez à économiser dès aujourd’hui.
BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?
Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe
Commencer
*Estimation faite pour un kit orienté sud, incliné à 35°, situé dans le sud de la France.
Panneaux solaires de QUALITE

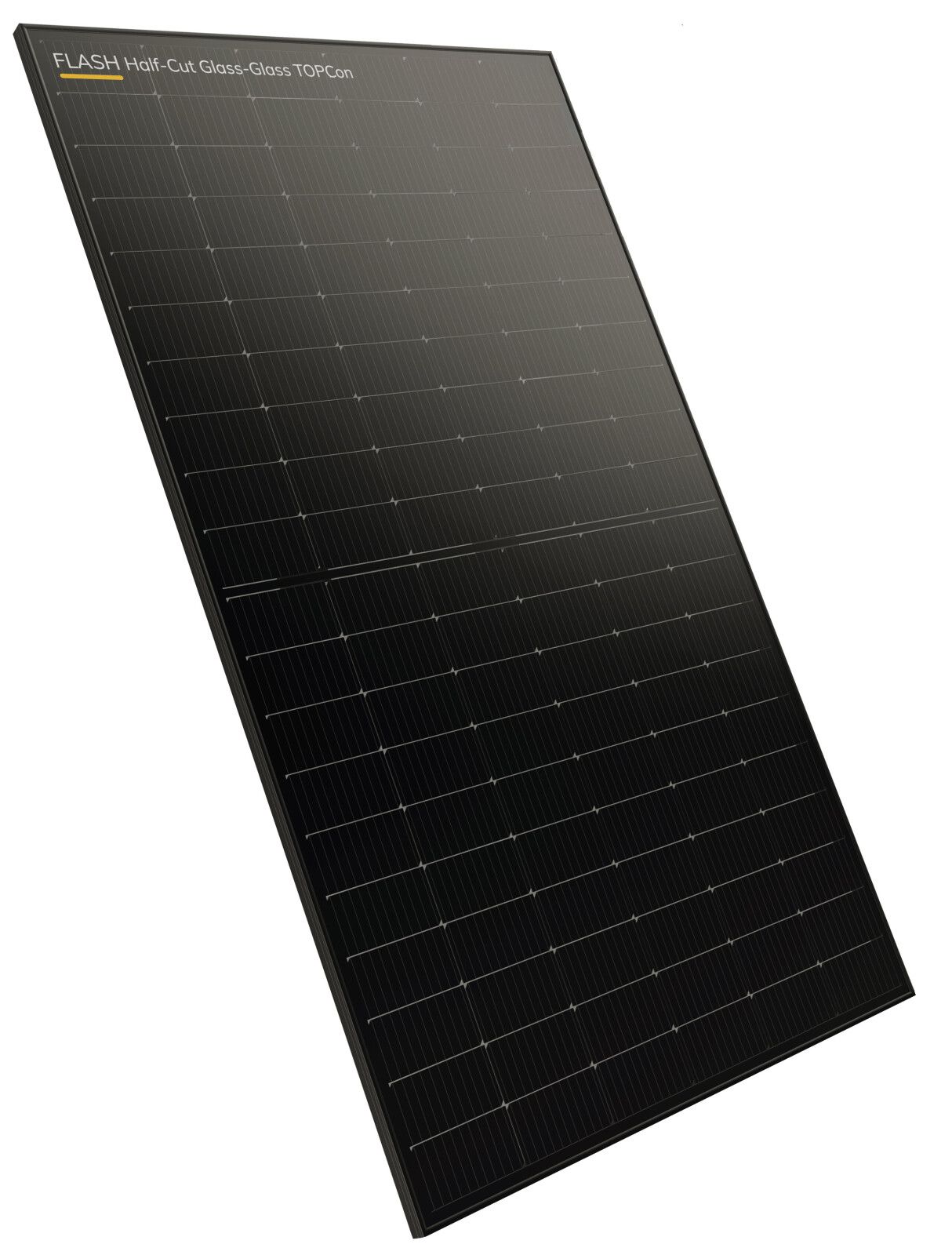

Le panneau solaire JOLYWOOD 500W allie performance et esthétique pour une production d’énergie optimisée. Sa technologie bifaciale capte la lumière du soleil à la fois sur la face avant et arrière, ce qui peut augmenter la puissance jusqu’à 10 %, même sur des toitures résidentielles.
Grâce à ses cellules TopCon rectangulaires, ce panneau garantit un rendement minimum de 22,61 %. Solide et élégant, il est doté d’un cadre en aluminium noir au design moderne et full black. Il bénéficie d’une garantie produit de 25 ans, extensible à 30 ans avec activation, ainsi que d’une garantie de performance assurant 87,4 % de la puissance initiale après 30 ans.
Sa technologie demi-cellule contribue à réduire la chaleur interne du panneau, améliore la transmission du courant et optimise la production, même en cas d’ombre partielle.
*Inclinaison 35° Plein Sud

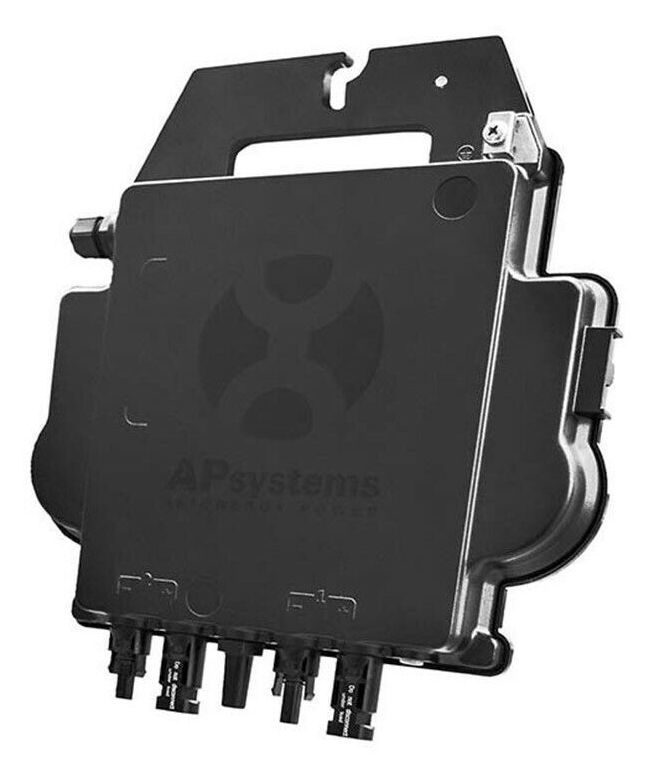

APSystems DS3h
Le modèle DS3H est un micro-onduleur duo offrant une puissance de sortie maximale de 960 VA. Il permet de connecter deux modules photovoltaïques distincts, chacun équipé de son propre Maximum Power Point Tracker (MPPT). Cette configuration optimise le fonctionnement des modules, en leur permettant d’atteindre leur puissance maximale et d’améliorer ainsi l’efficacité globale du système.
Les micro-onduleurs DS3H bénéficient d’une garantie fabricant de 10 ans, à condition d’être connectés à une passerelle de communication ECU et enregistrés via l’application EMA.
Avec sa puissance de 960 VA, ce micro-onduleur est parfaitement adapté pour accompagner deux panneaux Dualsun de 500 W. Il est important de ne pas dépasser cinq micro-onduleurs par chaîne, soit un maximum de dix panneaux.

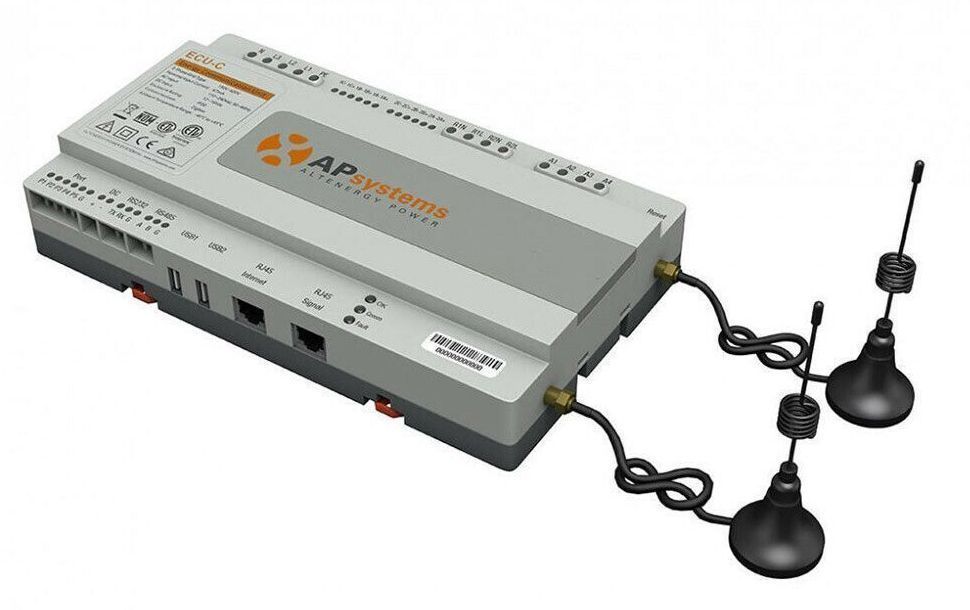

L'unité de communication d'énergie ECU-C (Energy Communication Unit) est la passerelle de communication des micro-onduleurs d'APSystems. Elle collecte les données de chaque module solaire grâce à ses pinces de courant et les transmet instantanément vers votre smartphone, tablette ou ordinateur. Grâce au logiciel EMA (Energy Monitoring & Analysis) d'APSystems, vous disposez d'une analyse détaillée de votre installation photovoltaïque, vous permettant de maximiser votre production et votre rendement.
Accédez à une interface simple et intuitive pour :
- Suivre en temps réel la production d'énergie de votre installation solaire, panneau par panneau.
- Analyser les performances et identifier les éventuels problèmes afin de maximiser votre rendement solaire.
- Recevoir des alertes en cas de problème pour une intervention rapide et une maintenance préventive.
- Accéder à des rapports détaillés sur votre production solaire et vos économies d'énergie.
AUTOCONSOMMATION : JE PRODUIS MA PROPRE ÉNERGIE ET JE RÉDUIS MA FACTURE ÉLECTRIQUE
Le kit solaire d'autoconsommation vise à réduire votre dépendance au réseau national en produisant votre propre électricité en journée. Contrairement à une installation totalement autonome, il ne cherche pas à vous déconnecter du réseau mais plutôt à vous faire consommer prioritairement l'énergie que vous produisez.
Les panneaux solaires captent la lumière du soleil et la convertissent en électricité qui est aussitôt injectée dans votre réseau domestique. Grâce à cette autoconsommation partielle, vous diminuez directement votre facture d'électricité !
RÉGLEMENTATION DE L'INSTALLATION SOLAIRE
LA RÉGLEMENTATION POUR L’INSTALLATION DES PANNEAUX SUR TOITURE
Pour une installation de panneaux solaires en toiture, une simple déclaration de travaux auprès de votre mairie suffit. En revanche, si votre installation se situe à moins de 1,80 mètre du sol, aucune démarche n'est requise. L'obtention de l'autorisation est généralement rapide, car l'absence de réponse de la mairie après un mois vaut accord tacite, sauf pour les zones classées "bâtiment de France".
LES MICRO-ONDULEURS DE MYSHOP-SOLAIRE SONT-ILS RÉGLEMENTAIRES ?
Les onduleurs et micro-onduleurs que nous commercialisons sont entièrement conformes à la norme internationale VDE anti-îlotage. En cas de coupure de courant EDF, votre installation s’arrêtera également de fonctionner afin de permettre aux équipes techniques d’EDF d’intervenir en toute sécurité.
SOUSCRIPTION AU SERVICE ADMINISTRATIF KITSOLAIRE
Fini les papiers administratifs liés à l'installation de votre kit solaire. MyShop-Solaire s'occupe de tout, retrouvez le pack administratif dont vous avez besoin en cliquant ici !
Téléchargez dès à présent nos guides
SURVEILLANCE ET APPLICATION
- Créez votre compte en allant sur EMA Manager App puis mettez en service l'installation ;
- Une fois la paramétrage terminé, vous pouvez utiliser EMA Manager App pour surveiller votre installation.
DEMANDEZ VOTRE DIMENSIONNEMENT SOLAIRE
Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.
BESOIN D'AIDE POUR DÉFINIR VOTRE KIT SOLAIRE SUR-MESURE ?
Utilisez notre simulateur solaire et bénéficiez des conseils de notre équipe
Commencer
Instructions simplifiées pour le raccordement – Kit APsystems 3000 W
1. Installer les panneaux solaires
Fixer les panneaux bifaciaux Jolywood 500 W sur la structure de montage.
Orienter plein sud si possible, avec inclinaison optimale.
Ici, 12 panneaux (500 W chacun) reliés à 6 micro-onduleurs DS3-H (2 panneaux par micro-onduleur).
2. Installer les micro-onduleurs APsystems DS3-H
Fixer solidement chaque micro-onduleur derrière les panneaux ou sur la structure.
Connecter les câbles DC des panneaux aux entrées du micro-onduleur correspondantes.
3. Raccorder le câblage AC
Relier les micro-onduleurs entre eux à l’aide des câbles AC BUS.
Utiliser la paire de connecteurs pour relier la ligne au coffret de protection.
Installer l’embout de terminaison en bout de ligne pour fermer le circuit AC.
4. Mise à la terre
Relier la structure métallique et les micro-onduleurs à la terre.
Vérifier la continuité de la mise à la terre.
5. Raccordement au coffret AC
Amener le câble AC vers le coffret de protection prévu pour APsystems.
Vérifier que le disjoncteur et le parafoudre sont en place.
6. Connexion au tableau électrique
Relier le coffret AC au tableau principal en monophasé.
Utiliser une section de câble adaptée à la puissance totale.
7. Installer la passerelle de supervision ECU-C
Fixer la passerelle ECU-C APsystems près du tableau électrique.
Installer les tores de mesure sur l’arrivée principale pour le suivi production/consommation.
8. Mise en service
Connecter l’ECU-C à Internet (Ethernet ou Wi-Fi).
Créer un compte sur la plateforme EMA APsystems.
Associer les micro-onduleurs en scannant leur code QR ou en saisissant leur numéro de série.
Vérifier que la production de chaque micro-onduleur est détectée.
Caractéristiques électriques
- Puissance nominale (Pnom) : 500 W
- Type de cellules : Monocristallines Half-Cut TopCon
- Nombre de cellules : 120
- Tolérance de sortie (module) : 0/+3%
- Rendement (module) : 22,61%
- Tension à puissance maximale (Vmpp) : 36,87 V
- Courant à puissance maximale (Impp) : 13,56 A
- Tension en circuit ouvert (Voc) : 44,22 V
- Courant de court-circuit (Isc) : 14,04 A
- Tension maximale du système : 1500 V
- Coef. Temp. Puissance (Pmpp) : -0,31 %/°C
- Coef. Temp. Tension (Voc) : -0,26 %/°C
- Coef. Temp. Courant (Isc) : 0,038 %/°C
- Coefficient de bifacialité : 80% -/+10%
Conditions de Test et caractéristiques Mécaniques
- Dimensions : 1950 mm x 1134 mm x 30 mm
- Poids : 27,1 kg
- Charge maximale positive (neige) : 5400 Pa
- Charge maximale négative (vent) : 2400 Pa
- Epaisseur du verre supérieur : 2 mm
- Connectiques : MC4
Garantie produit : 25 ans de garantie produit +5 ans d’extension de garantie à l’activation des garanties
Garantie de performance 87,4% de la puissance initiale au bout de 30 ans
- Dimensions : 263 x 218 x 42,5 mm
- Poids : 3,1 kg
Données d'entrée (DC)
- Puissance module d'entrée recommandée (STC) : 330 à 660 Wc
- Tension minimale/maximale : 16/60 V
- Tension maximale : 60 V
- Plage de Tension MPP : 28-45 V
- Courant d'entrée : 20 A x 2
- Isc max du module : 25 A x 2
Données de sortie (AC)
- Puissance de sortie maximale : 960 VA
- Courant de sortie nominal : 4,2 A
- Tension/plage nominale : 230 V
- Plage/fréquence nominale : 50,0 Hz
- Nombre maximal d'unités par branche de 2,5 mm2 : 5
- Nombre maximal d'unités par branche de 4 mm2 : 6
- Efficacité de l'onduleur : 97,3%
Indice de protection : IP67
Garantie
- Garantie produit : 10 ans standard, 20 ans optionnel
Pour être éligible à la garantie, les micro-onduleurs APSystems doivent être monitorés via le portail EMA.
