Paire de connecteurs MC4 pour câble en 4mm² à 6mm²

À QUOI ÇA SERT

Un panneau se raccorde rarement avec la longueur exacte livrée d’usine. Dès qu’il faut confectionner une liaison à la bonne dimension, passer un câble dans une gaine ou reprendre un connecteur abîmé, on sertit sa propre paire. Ce kit contient le mâle et la femelle : de quoi terminer proprement les deux extrémités d’une liaison.

L'essentiel en cinq points

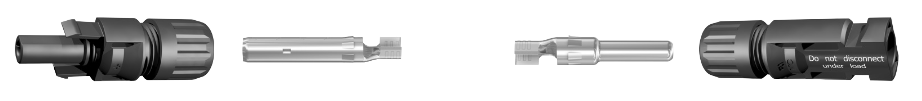

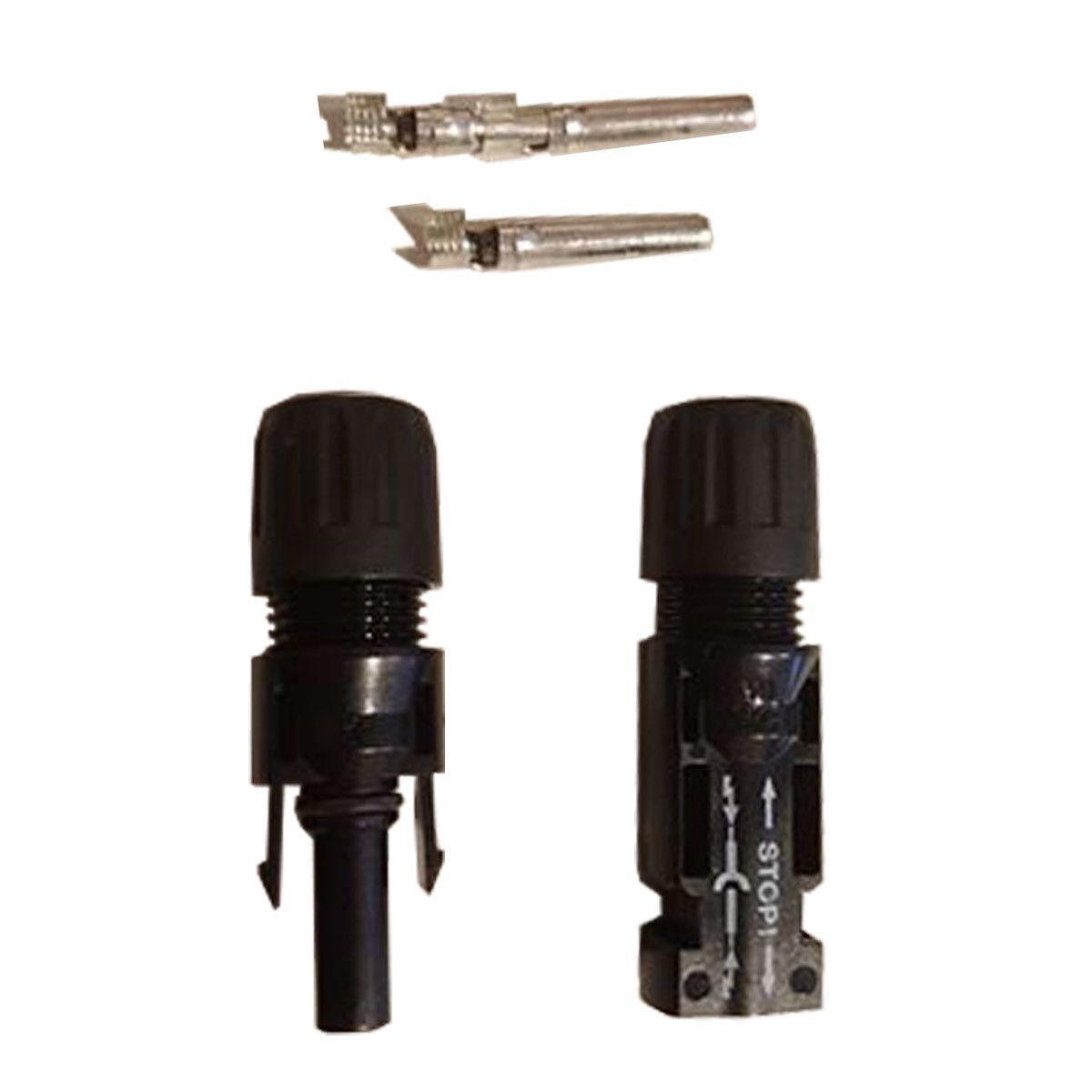

• Contenu : un connecteur mâle et un connecteur femelle.
• Marque : Stäubli, MC4 d'origine.

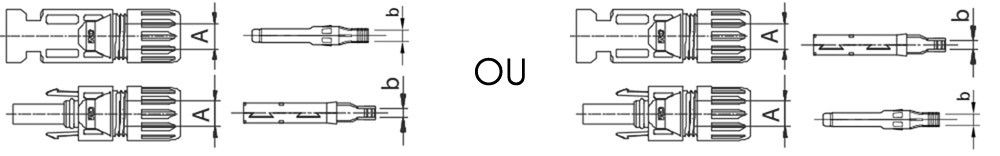

• Sections admises : câble de 4 à 6 mm².
• Étanchéité : IP67 une fois accouplé.
• Compatibilité : panneaux rigides et flexibles à connectique MC4.

LES CAS D’USAGE

• Confectionner une liaison à la longueur exacte
• Remplacer un connecteur endommagé ou corrodé
• Passer un câble nu dans une gaine puis le terminer sur place
• Adapter une section 4 mm² ou 6 mm² selon la longueur de la liaison

NE MÉLANGEZ PAS LES MARQUES

Un connecteur MC4 n’est garanti étanche et fiable qu’accouplé à un connecteur du même fabricant. Les copies s’emboîtent, mais la géométrie du contact et la portée du joint diffèrent : à la clé, un échauffement au point de contact et une entrée d’eau à moyen terme, deux causes classiques de panne et de départ de feu en toiture. C’est la raison d’être du Stäubli d’origine.

SERTIR PROPREMENT

Le sertissage conditionne toute la fiabilité de la liaison. Dénudez le câble sur la longueur prévue, insérez-le dans l’embout jusqu’à ce que l’isolant bute, sertissez avec une pince adaptée au MC4 — une pince universelle écrase le contact sans le refermer correctement — puis engagez l’embout dans le corps du connecteur jusqu’au clic et serrez le presse-étoupe. Un contact mal serti chauffe, et un contact qui chauffe finit par lâcher.

UNE RÈGLE DE SÉCURITÉ

Ne déconnectez jamais un connecteur solaire sous charge. En courant continu, l’arc ne s’éteint pas tout seul comme en alternatif : il persiste, brûle le contact et peut vous blesser. Coupez d’abord côté onduleur ou station, ou recouvrez le panneau, puis débranchez.

Un doute sur la section, la longueur ou la compatibilité ? Nos conseillers vérifient gratuitement votre configuration avant l’achat. Retrouvez toute la gamme sur la page câbles et connectiques solaires.

Questions fréquentes

Quand faut-il sertir ses propres connecteurs ?

Dès qu'il faut confectionner une liaison à la bonne longueur, passer un câble dans une gaine ou remplacer un connecteur abîmé. Un panneau se raccorde rarement avec la longueur exacte livrée d'usine.

Quel outil faut-il ?

Une pince à sertir MC4 et une clé de serrage adaptée. Une pince universelle ne donne pas une sertissure fiable : c'est la première cause d'échauffement sur une liaison refaite.

Quelles sections de câble accepte-t-il ?

De 4 à 6 mm², les deux sections les plus courantes en photovoltaïque résidentiel.

Sont-ils étanches ?

Oui, IP67 une fois le couple mâle-femelle accouplé et l'écrou serré au couple.

Peut-on les mélanger avec d'autres marques ?

C'est déconseillé. Les tolérances diffèrent d'un fabricant à l'autre et un contact imparfait chauffe. Restez sur une connectique homogène sur toute la ligne.
